研究進展：碳納米管-低維半導體摻雜 | Nature Electronics
發布時間：2022-10-26 11:18:38 點擊次數：1699
一維碳納米管等低維半導體，可用于將金屬氧化物半導體場效應晶體管metal–oxide–semiconductor field-effect transistors (MOSFETs) 的柵極長度，縮小到硅基晶體管極限。然而，這種低維半導體系統，開發工業兼容的摻雜策略和極性調控方法，是極具挑戰的。
實驗觀察到，氮化硅SiNx施主缺陷密度接近5×10e19 cm-3，這可以在縮放納米管器件擴展中，維持0.4nm-1碳納米管載流子密度。該項技術，適用于其他先進的場效應晶體管溝道材料，包括二維半導體。

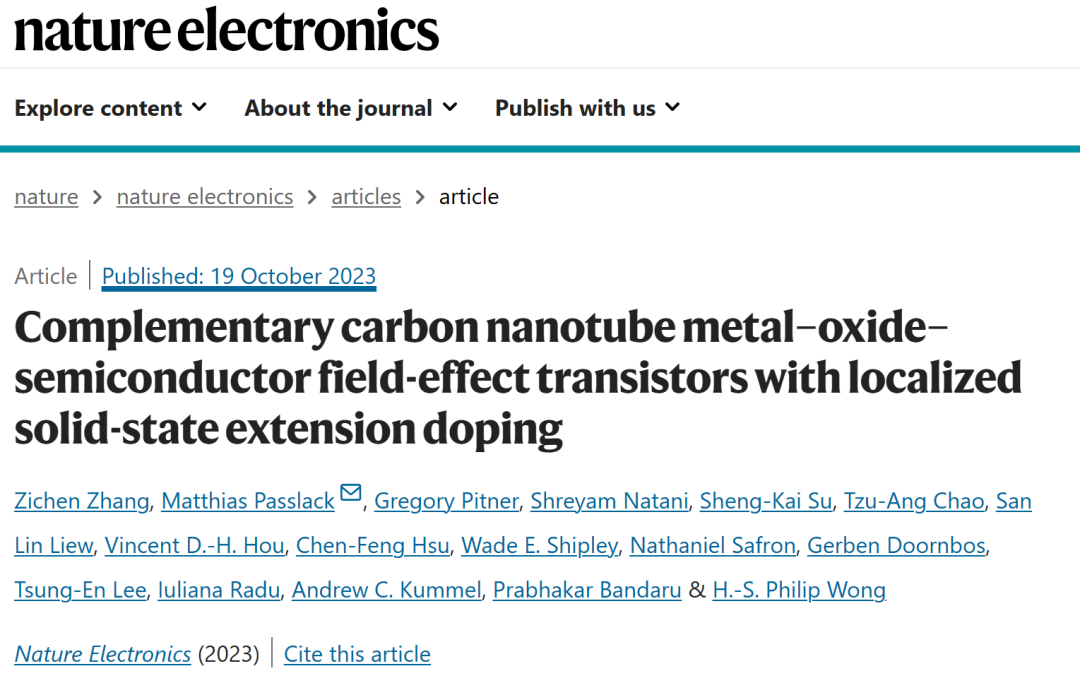

Complementary carbon nanotube metal–oxide–semiconductor field-effect transistors with localized solid-state extension doping.
具有局部固態擴展摻雜的互補碳納米管金屬氧化物半導體場效應晶體管。

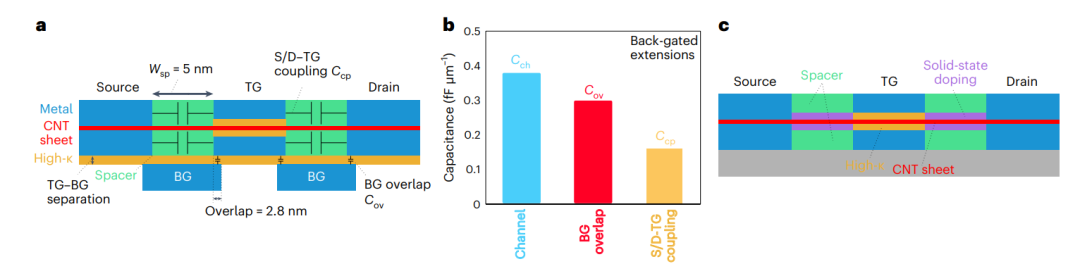

圖1: 碳納米管carbon nanotubes，CNT器件架構。

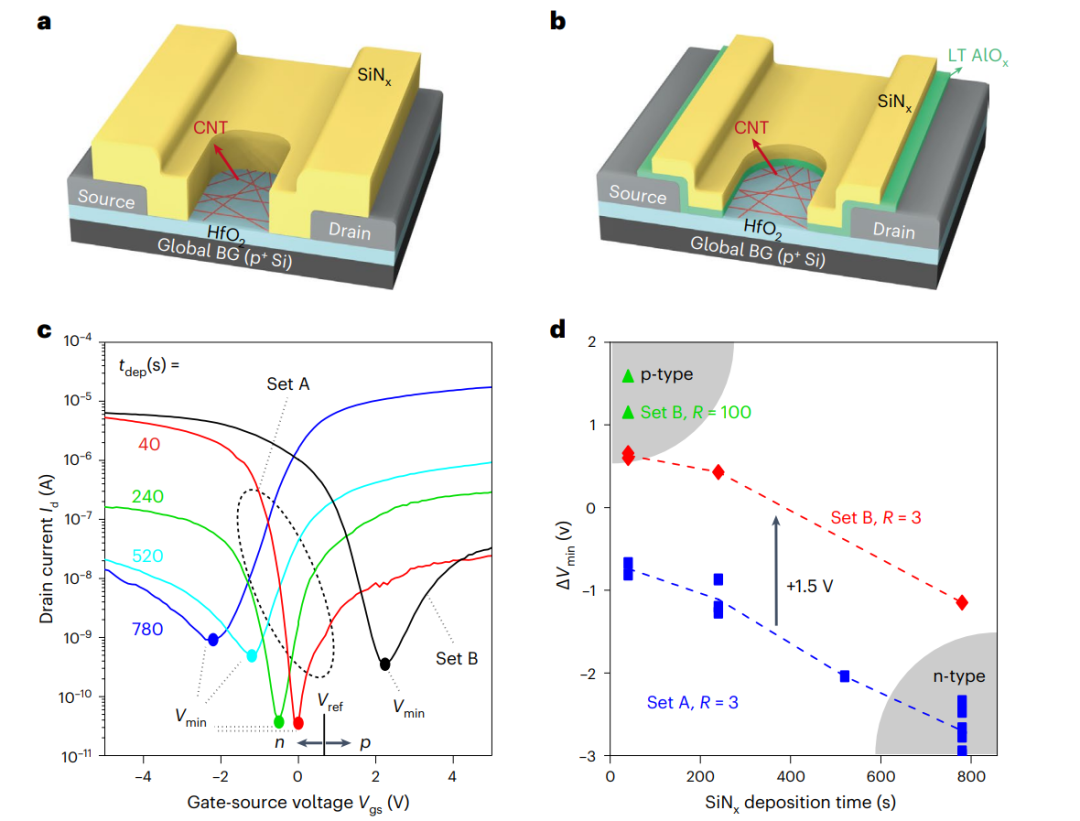

圖2: 基于局部共形固態擴展摻雜，以設置頂柵互補碳納米管CNT 金屬氧化物半導體場效應晶體管
metal–oxide–semiconductor field-effect transistors，MOSFET器件的極性。

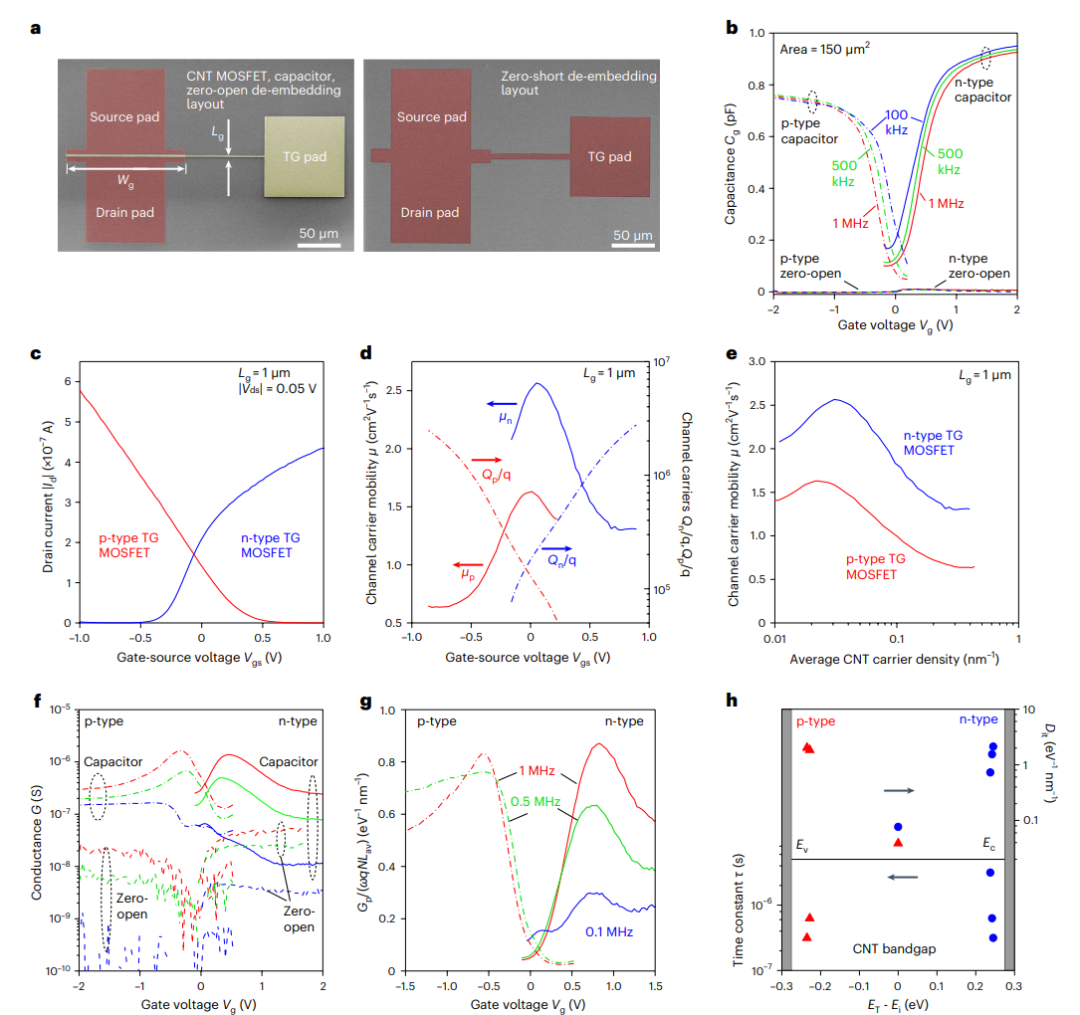

圖3:器件布局、電容-電壓特性、溝道-載流子遷移率和密度。

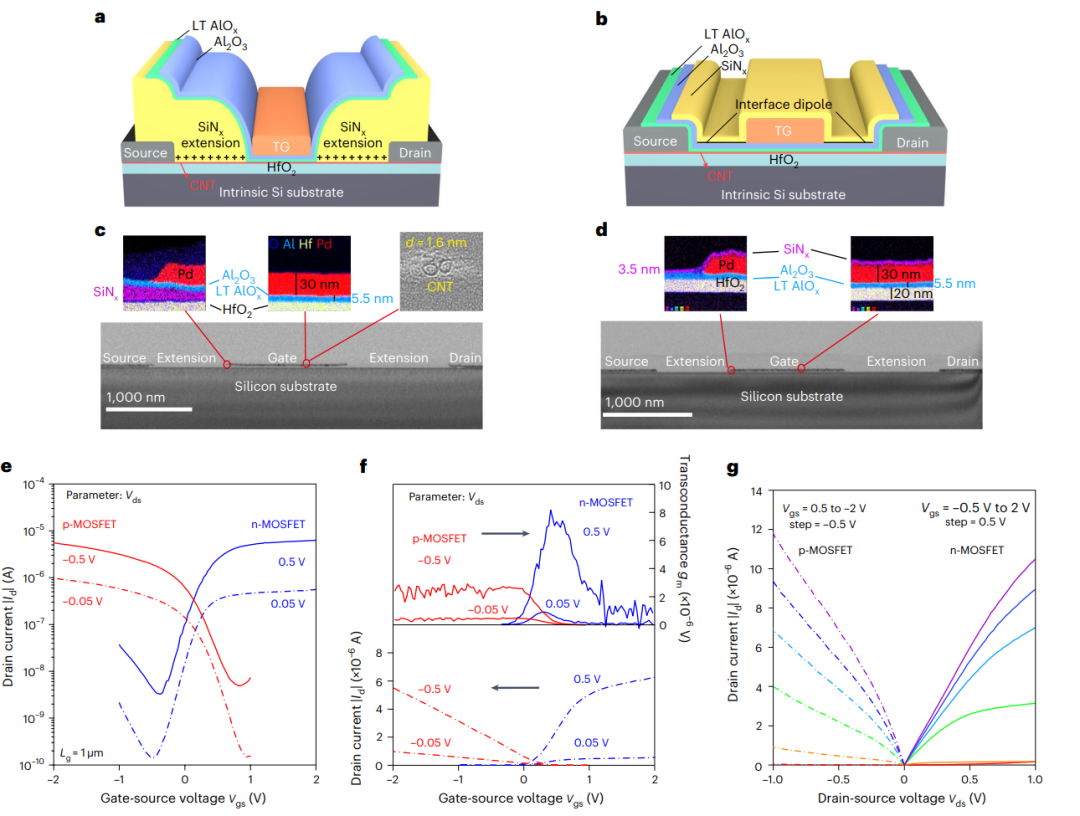

圖4:固態外延摻雜solid-state extension doping制備。

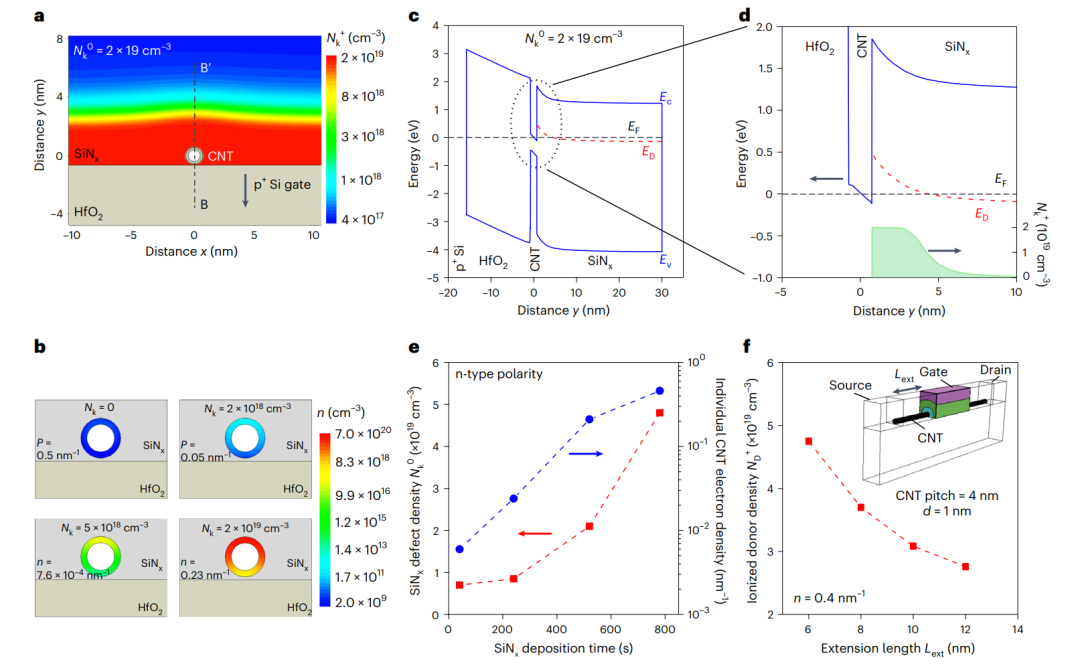

圖5:固態延伸摻雜模擬。
